H44X(SFCV) 橡胶瓣止回阀可安装在警水池进出水管的旁通管上，以防止池水倒流至给水票统中。

产品型号：H44X(SFCV)

更新时间：2025-07-03

厂商性质：生产厂家

访问量：106

产品咨询 18989726026

产品分类

PRODUCT CLASSIFICATION

止回阀

查看全部产品

电动调节阀安装与调试要点：确保设备性能的关键步骤

美标闸阀的维护与保养技巧

不锈钢暗杆软密封闸阀操作时需要注意这些

美标蓝式过滤器主要用于去除流体中的固体颗粒杂质

详细介绍在线留言

H44X(SFCV) 橡胶瓣止回阀的零部件设计主要由闻体、商盖及橡胶瓣三种主要零件姐成。阀门中的椒胶瓣由钢板、钢棒开关寒命可达100万次。H44X(SFCV)橡胶瓣止回阅采用金流面积设计，具有水头损失小，不易堆积杂物，雄修简便等特性。我们公司生产的H44X(SFCV)橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水黑对泵损害。此阀还可安装在警水池进出水管的旁通管上，以防止池水倒流至给水票统中。

橡胶瓣止回阀

主要技术参数

公称压力	1.0-1.6MPa
公称遥径	50-600mm
适用介质	水及朝腐蚀性流体
适用温度	0-B0℃
法兰标准	GB/T17241.6 GB/T9113
试验标准	GB/T13827 API588

主要零部件材料

要件名称	材料
网体	铸铁
阀盖	铸铁
阀瓣	钢材+强化尼龙布

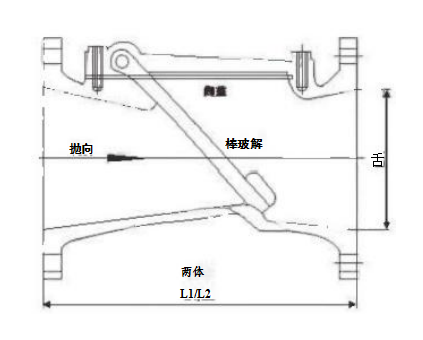

主要连接外形尺寸单位：mm

DN	L1	L2	D		D1		n-φd
DN	L1	L2	1.0MPa	1.6MPa	1.0MPa	1.8MPa	1.DMPa	1.8MPa
50	203	203	160	160	125	125	4-18	4-18
65	216	216	180	180	145	145	4-18	4-18
80	241	241	185	185	160	160	4-18	B-18
100	292	282	215	215	180	180	8-18	8-18
125	330	330	245	245	210	210	8-18	8-18
150	355	356	285	285	240	240	B-23	B-23
200	457	485	335	335	295	285	B-23	12-23
250	533	622	380	405	350	355	12-23	12-25
300	610	698	440	480	400	410	12-23	12-25
350	886	787	500	520	460	470	16-23	18-25
400	762	813	565	580	515	525	16-25	16-30
450	864	914	615	640	565	585	20-25	20-30
500	914	978	670	705	620	650	20-25	24-34
800	1087	1295	780	840	725	770	20-30	20-41
700	1150	1448	885	810	840	840	24-30	24-41
800	1300	1448	1015	1025	950	950	24-83	24-41
900	1420		1115				28-33
1000	1530		1230				32-41
