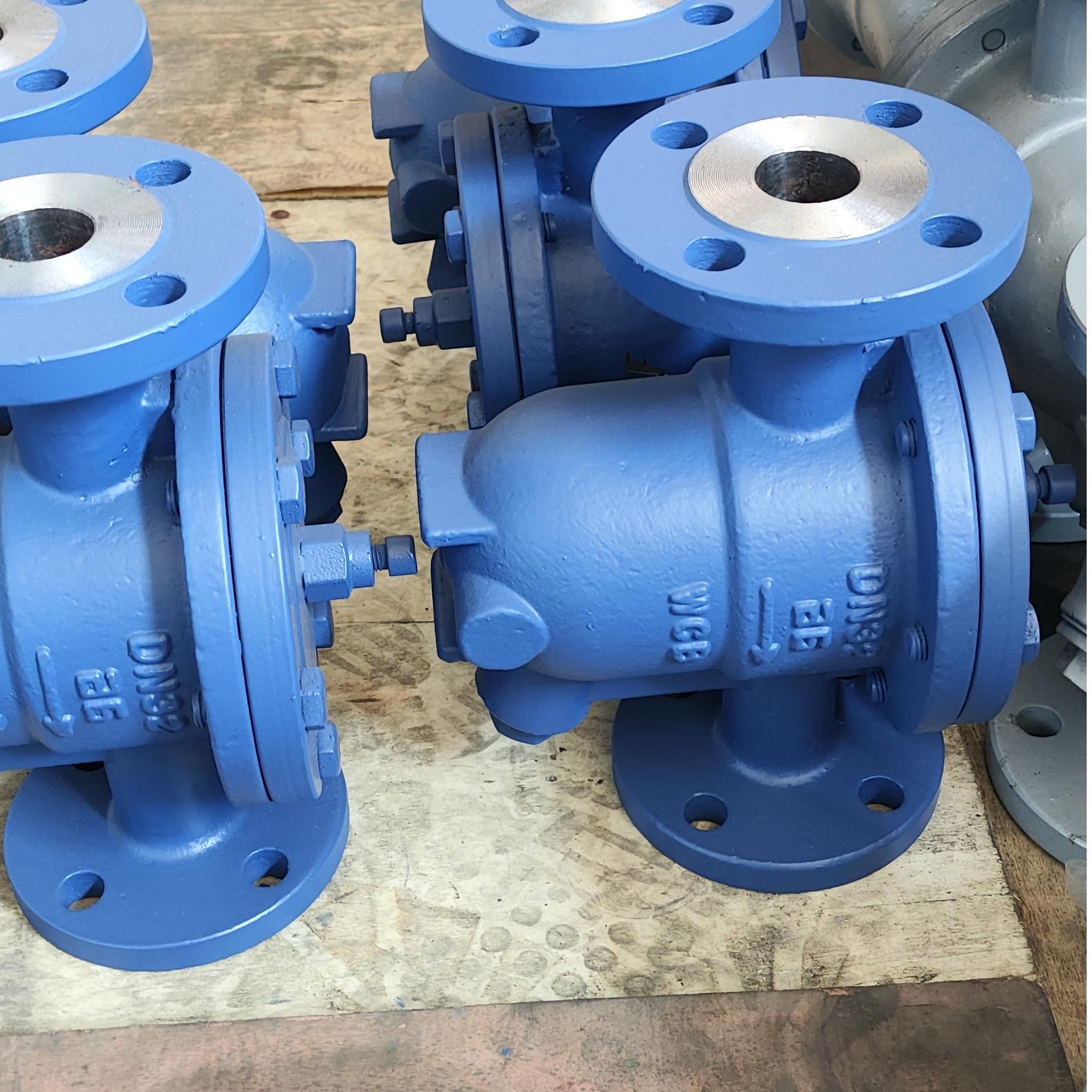

‌CS41H自由浮球式疏水阀是一种自由浮球式蒸汽疏水阀，主要应用于蒸汽系统，通过浮力原理自动调节阀座孔的开度，连续排放凝结水，有效阻止蒸汽泄漏‌

一、工作原理

1. ‌启动阶段‌：设备初始运行时，疏水阀内温度较低，膜盒感温元件收缩，阀口(a)开启以快速排出初始空气，确保设备快速启动。

2. ‌冷凝水排放‌：冷凝水进入后，浮球随液位上升，冷凝水通过阀口(B)排出，同时空气从阀口(A)排出。

3. ‌热凝水处理‌：当热凝水和蒸汽进入时，膜盒受热膨胀关闭阀口(A)，浮球根据液位调节阀口(B)的开度以排出热凝水。

4. ‌停止状态‌：冷凝水停止进入时，浮球下降关闭阀口(B)，阀口(B)始终位于液位以下形成水封，防止蒸汽泄漏。

二、结构特点

• ‌浮球设计‌：采用自由浮球结构，浮球随凝结水量升降自动调节阀座孔开度，实现连续排水。

• ‌密封性能‌：浮球经精密研磨，密封面均匀，漏汽率低，使用寿命长
  。

• ‌自动排空气‌：内置自动排空气装置，避免气锁现象，工作平稳无噪音。

• ‌适应性强‌：蒸汽压力波动时仍能稳定工作，适用于不同压力（≤1.0/6.4MPa）和温度（≤350℃）环境。

三、安装注意事项

1. ‌安装前准备‌：需用带压蒸汽吹扫管道，清除杂质；确认疏水阀内置滤网或加装前置过滤器。

2. ‌阀门位置‌：应安装在设备或管道下方处，避免凝结水积存；箭头标志方向需与凝结水流向一致。

3. ‌旁路设置‌：前后需安装隔离阀和旁路阀，旁路阀位置不应低于疏水阀，防止积水。

四, 自由浮球式疏水阀技术参数
